執行標準：

　　Q/HZY-007-2013 (等效采用英國 BS5038-86)

　　用途：

　　適用于發電、冶金、石化等工礦企業集散系統、電子計算機系統、自動化系統的信號傳輸及檢測儀器、儀表等連接用多對屏蔽電纜。

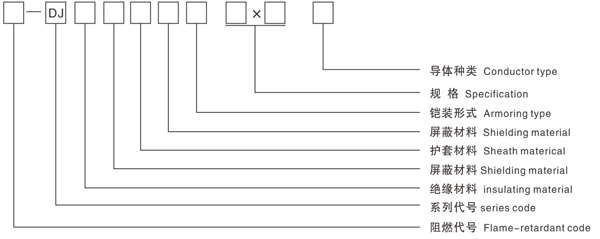

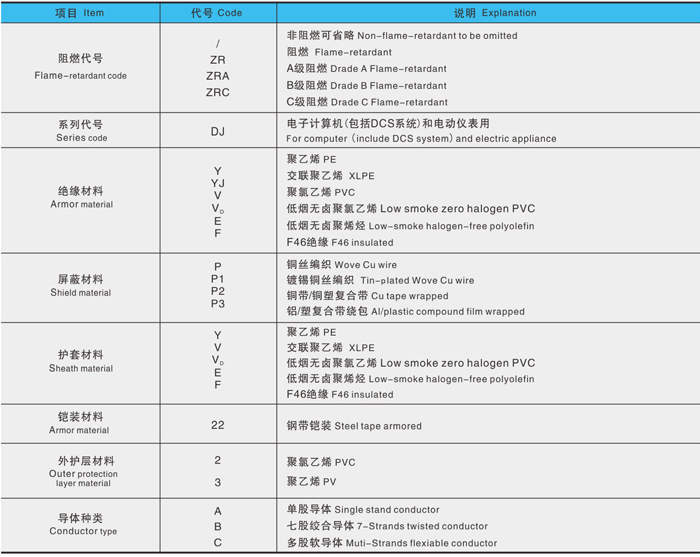

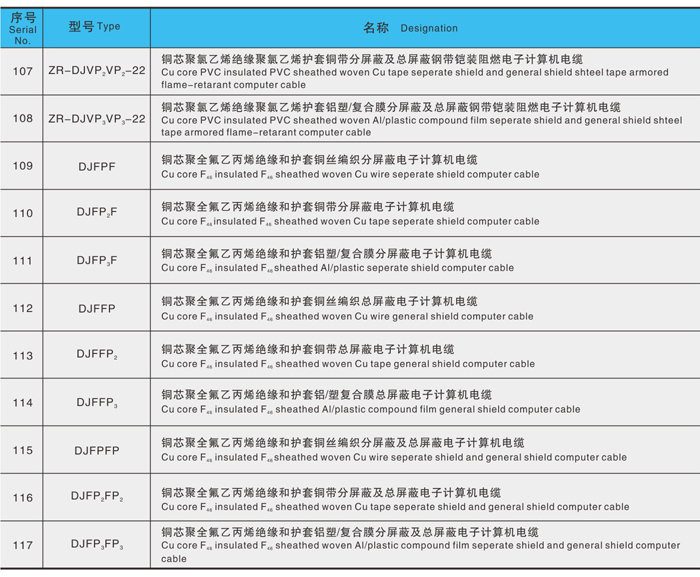

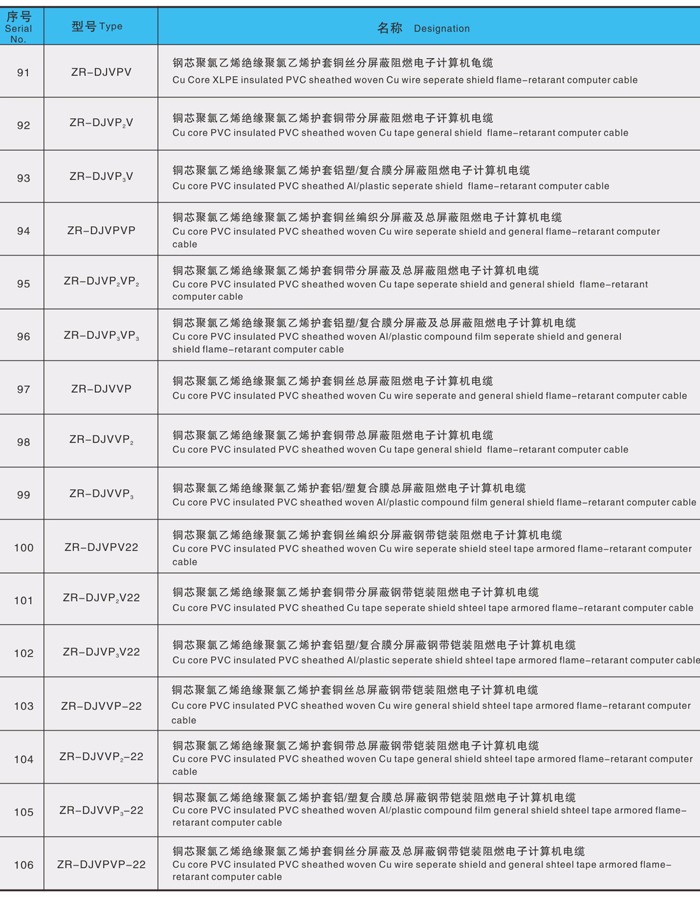

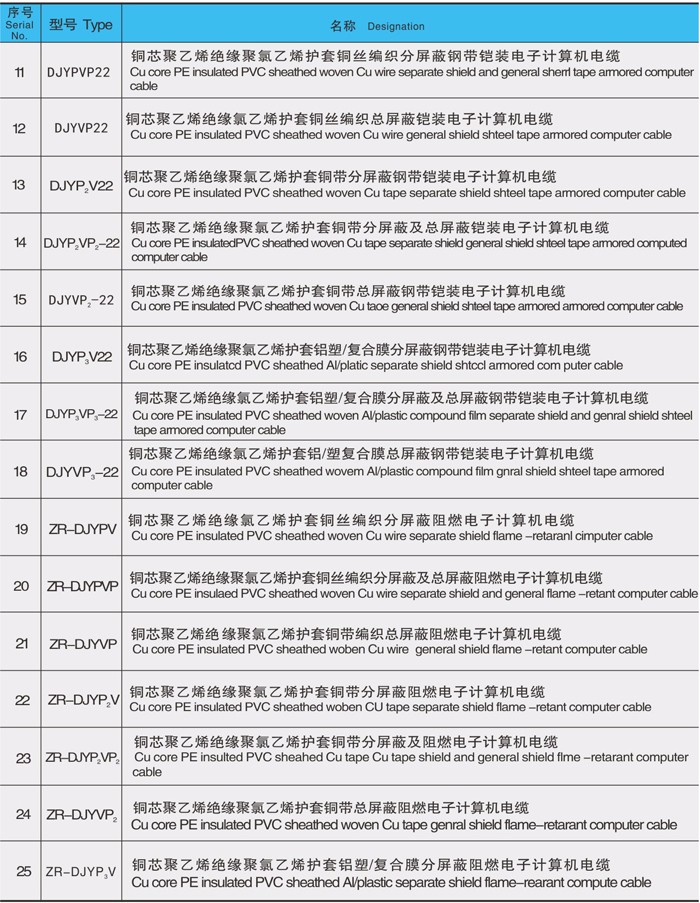

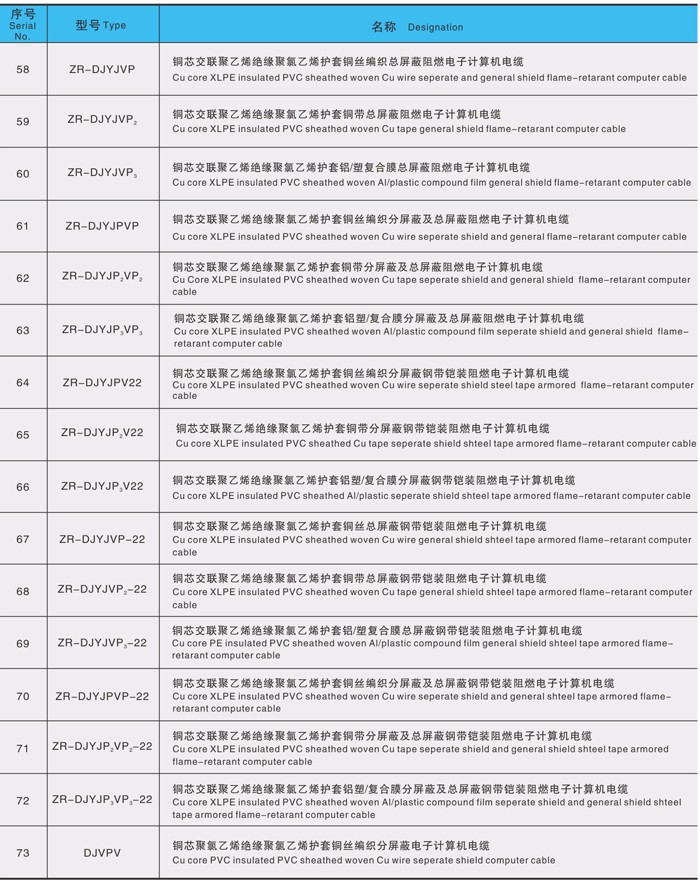

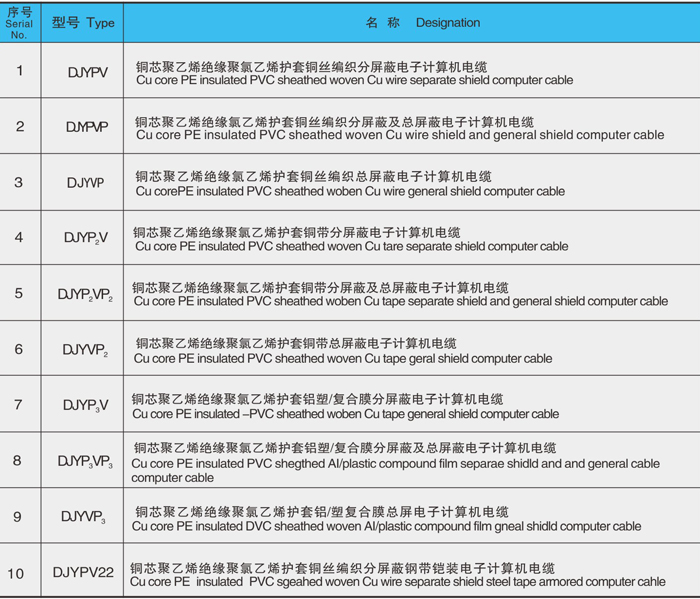

　　型號及名稱

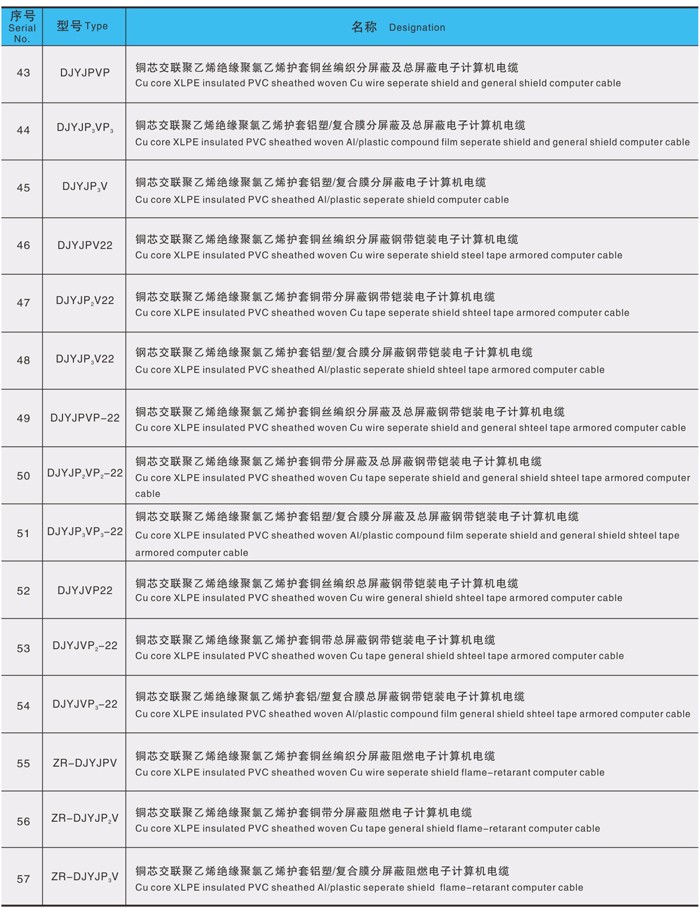

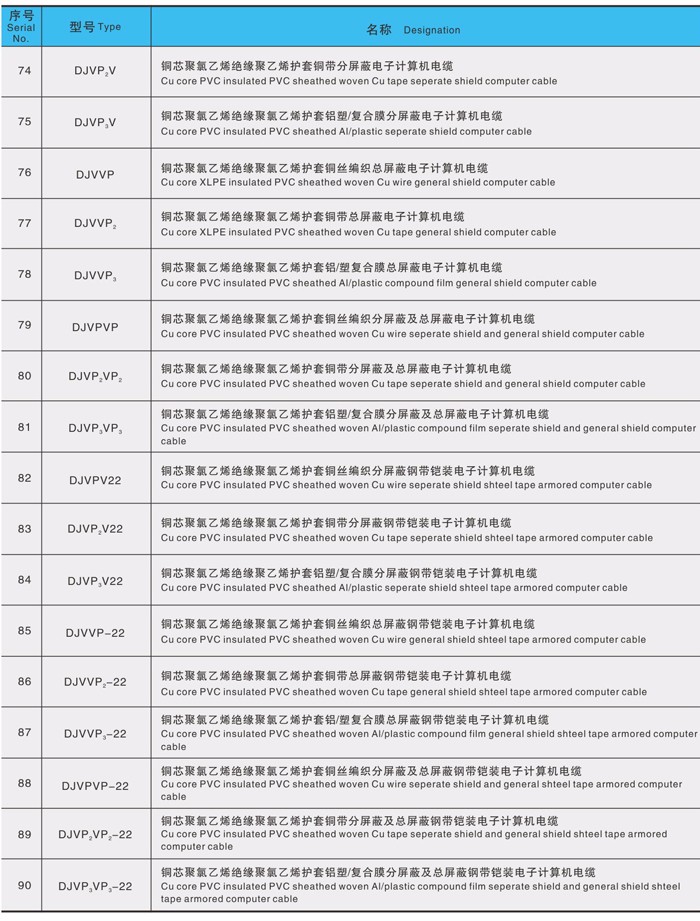

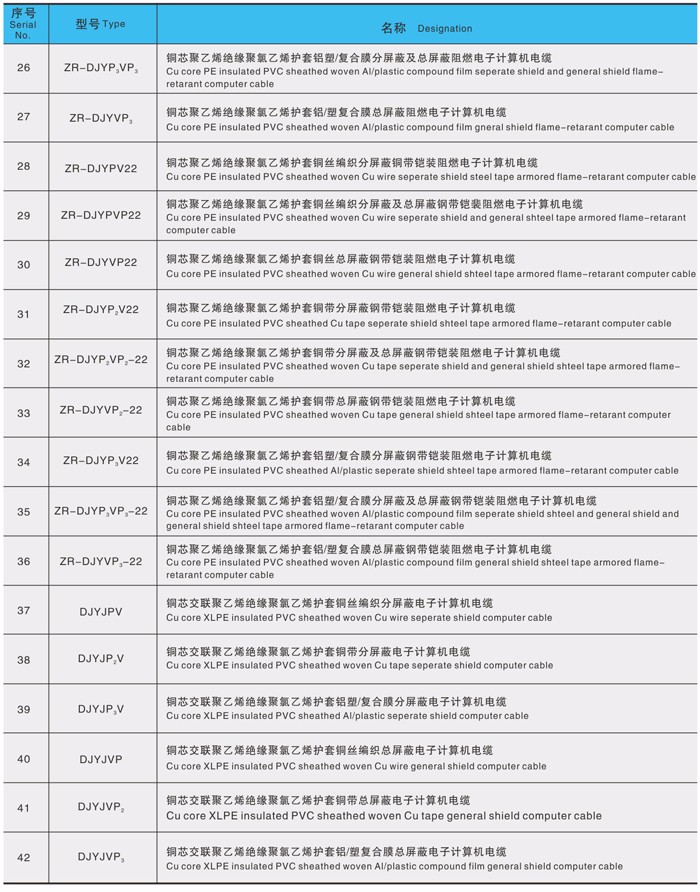

　　表1

　　注：

　?、俚蜔煙o鹵阻燃電纜只要將型號中護套改為vD即可。

　?、诘蜔煙o鹵阻燃電纜只要將型號中絕緣和護套改為E即可。

　　例1.聚乙烯絕緣聚氯乙烯護套12對每單元二芯(二芯組)0.75mm2計算機電纜表示為：

　　1 .銅絲編織分屏蔽(A類導體)DJYPV 12 x (2 x 0.75)A2.銅絲編織分屏蔽及總屏蔽(B類導體)DJYPVP12x(2x0.75)B

　　3.銅絲編織總屏蔽(R類導體)DJYVP 12 x (2 x 0.75)R4.銅帶分屏敝(B類導體)DJYP2V 12 x (2 x 0.75)B

　　5.錯/塑復合膜分屏蔽及總屏蔽(R類導體)DJYP3VP3 12x(2x0.75)R

　　6.銅絲編織分屏蔽鋼帶鎧裝(A類導體)DJYPV22 12 x(2x0.75)

　　7.銅絲分屏蔽及總屏蔽鋼帶鎧裝(B類導體)DJYPVP-22 12x(2x0.75)B

　　8.鋁/塑復合膜總屏蔽鋼帶鎧裝(A類導體)DJYVP3-22 12x(2x0.75)A

　　例2.銅芯聚乙烯絕緣及聚氯乙烯護套10對每單元三

　　芯(三芯組)導體為1.0mm2計算機電纜表示為：

　　1.銅絲編織分屏蔽(B類導體)DJYPV10x(3x1.0)B

　　2.鋁/塑復合分屏蔽及總屏蔽(R類導體)DJYP3VP3 10x(3x 1.0)R

　　3.銅帶總屏蔽(A類導體)DJYVP210x(3x1.0)A

　　4.銅絲編織分屏蔽鋼帶鎧裝(B類導體)DJYPV22 10x(3x 1.0)B

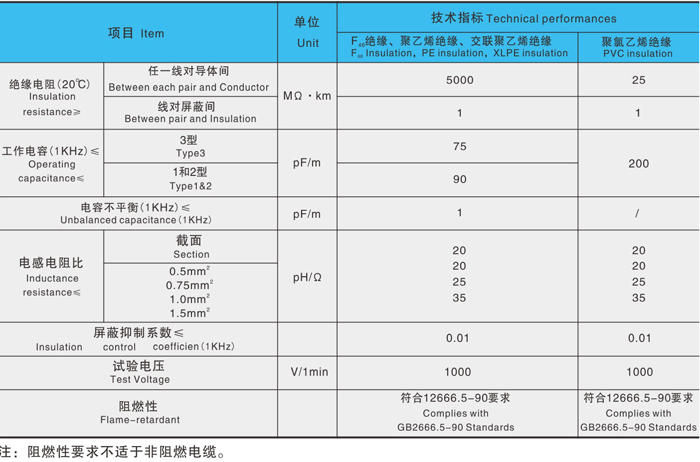

　　主要技術指標

　　表

　　使用特性:

　　①額定電壓：U0/U:300/500V

　?、陂L期允許的*高工作溫度：交聯聚乙烯絕緣90C聚乙烯絕緣70°C, F46絕緣2001。

　?、鄯笤O時的*低環境溫度：聚氯乙烯護套電纜應不低于OC，F(xiàn)46護套電纜應不低于-601。

　?、?小彎曲半徑：無鎧裝層電纜應不小于電纜外徑的6倍;有鎧裝層電纜應不小于電纜外徑的12倍。

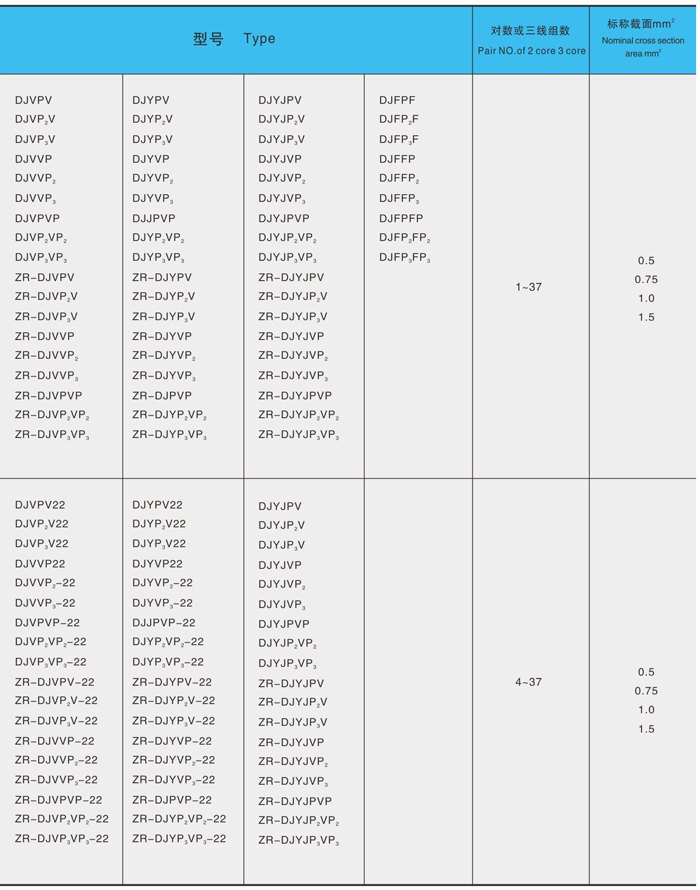

　　電纜規格：

　　交貨長度

　　無鎧裝電纜10對及以下1000米，10以上500米。

　　有鎧電纜8對及以下1000米，8對以上500米。

　　允許50米以上的短線交貨，數量不超過交貨總量的6%，如有特殊要求供需雙方可另行協商。
